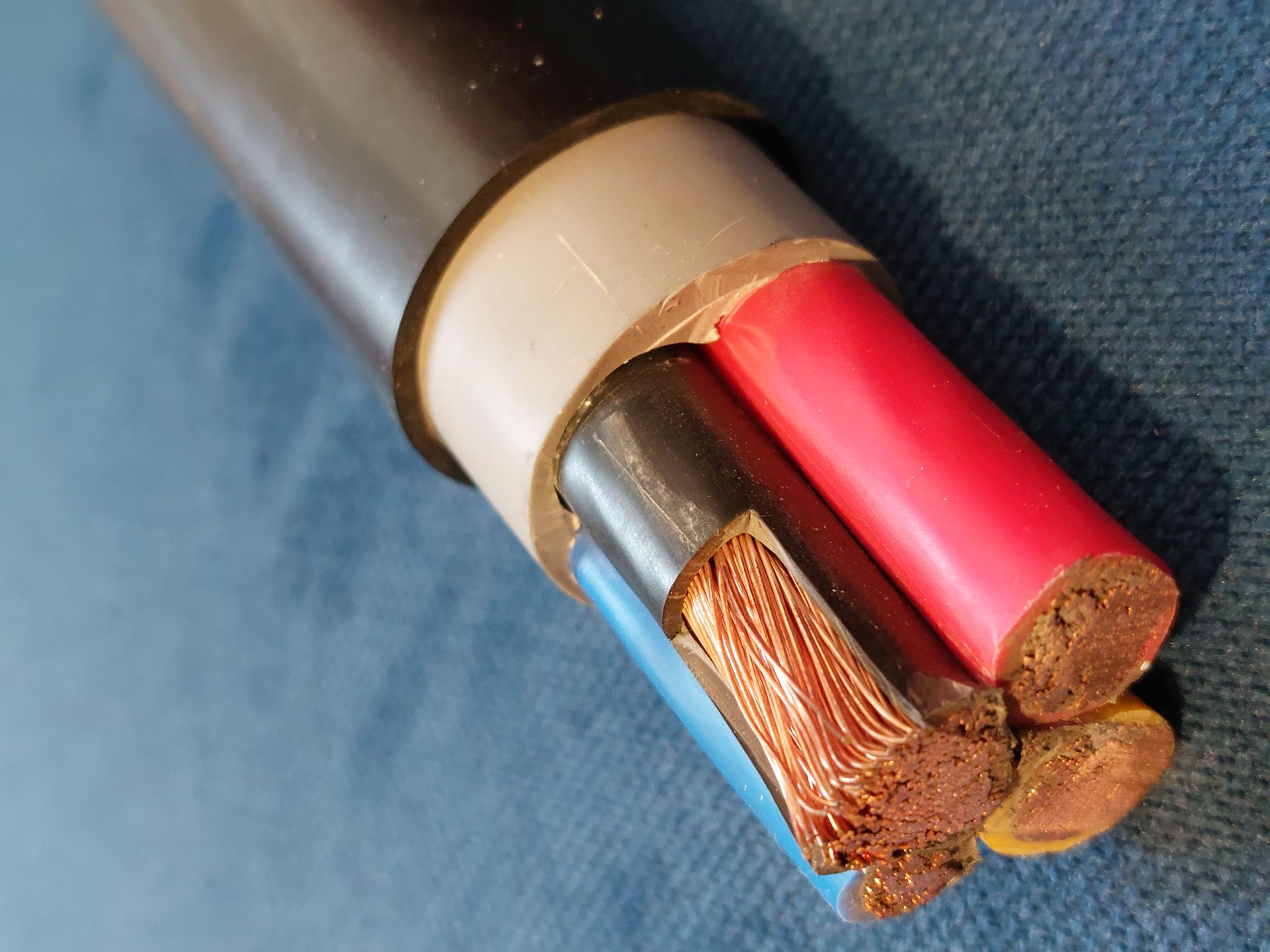

کابل افشان 3×70+35 خراسان افشارنژاد (NYY Flexible)

کابل افشان 3×70+35 خراسان افشارنژاد (NYY Flexible)

کابل افشان 3×70+35 محصول شرکت صنعتی الکتریک خراسان (افشارنژاد) است. این کابل سه فاز با هادی نول کاهش‌یافته برای تغذیه سه‌فاز ساخته شده و هادی‌های آن از رشته‌های نازک مس هستند، بنابراین نصب و خم کردن آن آسان‌تر از کابل مفتولی است.

مشخصات فنی کابل افشان 3×70+35 افشارنژاد

• نوع محصول: کابل افشان انعطاف‌پذیر، سه فاز با هادی نول کاهش‌یافته برای تغذیه سه‌فاز
• تعداد و سطح مقطع: 3×70+35 میلی‌متر مربع
• کد اختصاری: NYY Flexible
• جنس هادی: مس آنیل‌شده، کلاس 5 انعطاف‌پذیر (IEC 60228)
• ساختار کابل: هادی مسی، عایق PVC و روکش PVC
• ولتاژ نامی: 0.6/1 کیلوولت (600/1000 ولت)
• استاندارد ساخت: IEC 60502-1
• رنگ روکش: مشکی
• حداکثر دمای کار هادی: 70 درجه سانتی‌گراد
• حداکثر مقاومت هادی در 20 درجه: 0.272 (فاز) و 0.554 (نول) اهم بر کیلومتر (IEC 60228)
• وزن مس هادی (محاسبه‌ای): حدود 2178 کیلوگرم بر کیلومتر؛ وزن کل و قطر خارجی طبق کاتالوگ کارخانه است
• جریان مجاز مرجع (IEC 60364-5-52، روش C نصب روی دیوار یا سینی در هوا، عایق PVC، دمای محیط 30 درجه): 184 آمپر برای سه هادی بارگذاری‌شده
• بسته‌بندی: کلاف 100 متری

کاربرد کابل افشان 3×70+35

این کابل برای تغذیه تابلوهای فرعی و اصلی، اتصال تجهیزات صنعتی، موتورها و مصرف‌کننده‌های پرقدرت با نیاز به انعطاف‌پذیری هنگام نصب استفاده می‌شود. انتخاب نهایی مقطع باید با محاسبه جریان، افت ولتاژ و حفاظت مدار توسط طراح یا مجری برق انجام شود.

مقادیر جریان مجاز مرجع هستند و ضرایب تصحیح دما، گروه‌بندی کابل‌ها و افت ولتاژ باید توسط طراح یا مجری لحاظ شود.

قیمت و نحوه خرید کابل افشان 3×70+35 افشارنژاد

قیمت اعلام‌شده برای یک کلاف 100 متری است. قیمت‌ها بر اساس لیست روز کارخانه افشارنژاد به‌روزرسانی می‌شود و مالیات بر ارزش افزوده به قیمت‌ها اضافه خواهد شد. برای استعلام موجودی و ثبت سفارش با اطلس استور تماس بگیرید.
