سیم افشان نمره 50 خراسان افشارنژاد (H07V-K)

سیم افشان نمره 50 خراسان افشارنژاد (H07V-K)

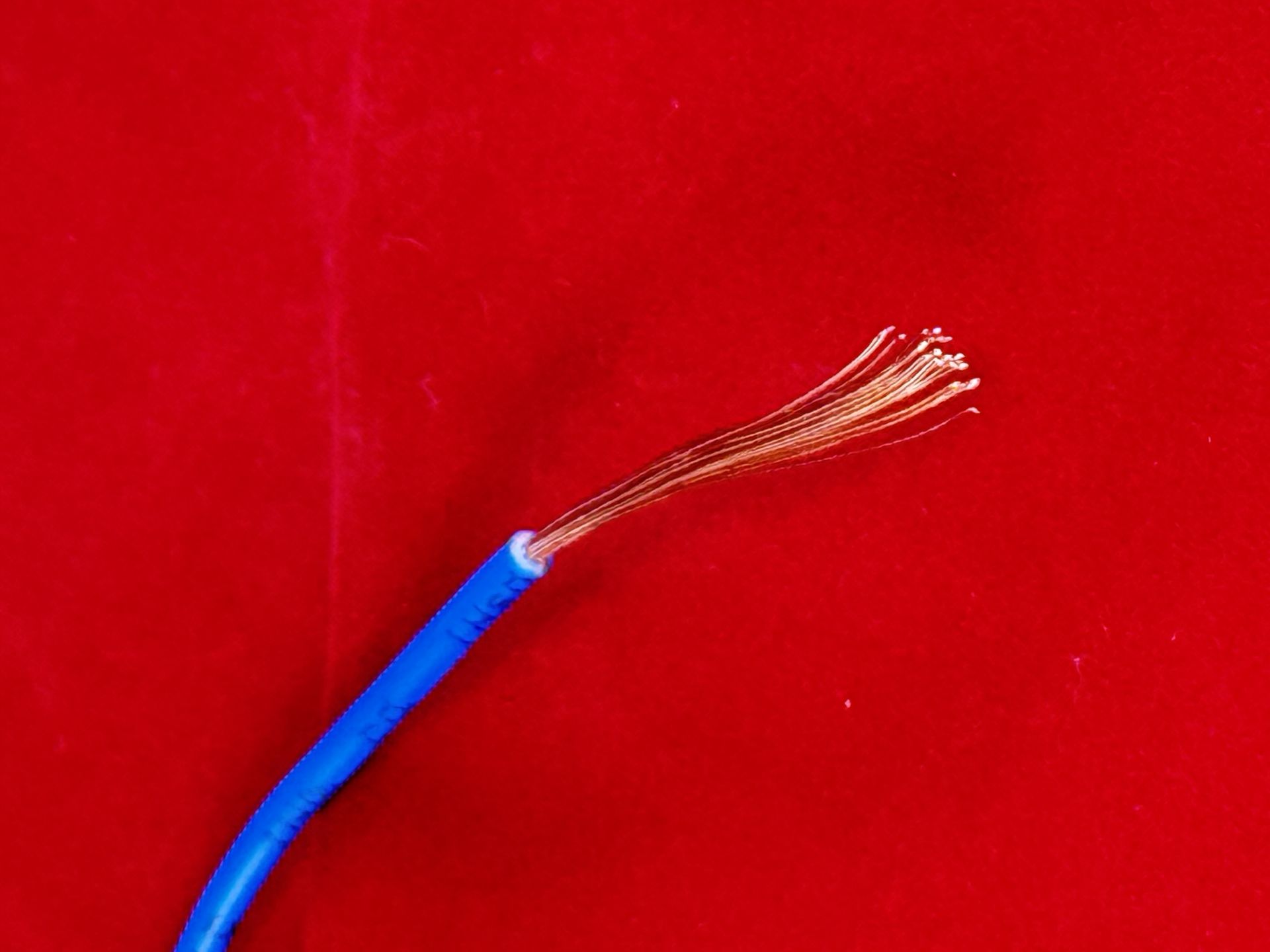

سیم افشان نمره 50 (مقطع 1×50 میلی‌متر مربع) محصول شرکت صنعتی الکتریک خراسان (افشارنژاد) است. هادی این سیم از چند رشته نازک مس آنیل‌شده ساخته شده و با عایق PVC پوشانده می‌شود؛ به همین دلیل انعطاف‌پذیری بالایی دارد و عبور آن از لوله، داکت و کانال کابل آسان است.

مشخصات فنی سیم افشان 50 افشارنژاد

• نوع محصول: سیم افشان تک‌رشته با هادی مسی چندسیمه
• نام اختصاری: H07V-K (معادل رایج: NYAF)
• سطح مقطع هادی: 50 میلی‌متر مربع
• جنس هادی: مس آنیل‌شده، کلاس 5 انعطاف‌پذیر (IEC 60228)
• جنس عایق: PVC
• ولتاژ نامی: 450/750 ولت (U0/U)
• استاندارد ساخت: IEC 60227-3 و استاندارد ملی ایران ISIRI 607
• حداکثر دمای کار هادی: 70 درجه سانتی‌گراد
• حداکثر مقاومت هادی در 20 درجه: 0.386 اهم بر کیلومتر (IEC 60228)
• وزن مس هادی (محاسبه‌ای): حدود 444 کیلوگرم بر کیلومتر؛ وزن کل سیم طبق کاتالوگ کارخانه است
• جریان مجاز مرجع (IEC 60364-5-52، روش B1 داخل لوله روی دیوار، عایق PVC، دمای محیط 30 درجه): 151 آمپر برای دو هادی بارگذاری‌شده (تکفاز) و 134 آمپر برای سه هادی بارگذاری‌شده (سه‌فاز)
• بسته‌بندی: کلاف 100 متری
• رنگ‌بندی: رنگ‌های استاندارد (قرمز، آبی، زرد، مشکی، سبز، قهوه‌ای، ارت سبز و زرد، سفید و طوسی) بر اساس موجودی؛ رنگ را هنگام سفارش انتخاب کنید

کاربرد سیم افشان نمره 50

این سیم برای فیدرهای اصلی تابلوهای توزیع و اتصال تجهیزات صنعتی به کار می‌رود. انتخاب نهایی مقطع باید بر اساس محاسبه جریان، افت ولتاژ و حفاظت مدار توسط طراح یا مجری برق انجام شود.

مقادیر جریان مجاز مرجع هستند و ضرایب تصحیح دما، گروه‌بندی کابل‌ها و افت ولتاژ باید توسط طراح یا مجری لحاظ شود.

قیمت و نحوه خرید سیم افشان نمره 50 افشارنژاد

قیمت اعلام‌شده برای یک کلاف 100 متری است. قیمت‌ها بر اساس لیست روز کارخانه افشارنژاد به‌روزرسانی می‌شود و مالیات بر ارزش افزوده به قیمت‌ها اضافه خواهد شد. برای استعلام موجودی و ثبت سفارش با اطلس استور تماس بگیرید.
